معدنی سیزر ایک انقلابی کرشنگ تصور کو اپناتا ہے ، جس سے مادہ کو حاصل کرنے اور مٹانے اور کھینچنے کے مشترکہ عمل کے ذریعے کچلنے کا کام ہوتا ہے۔ یہ روایتی کولہوں کی حدود کو مکمل طور پر توڑ دیتا ہے جو اثر اور کمپریشن پر انحصار کرتے ہیں۔
کام کرنے کا یہ انوکھا اصول اوور {{0} materials مواد کو کچلنے کے رجحان کو مؤثر طریقے سے کم کرسکتا ہے ، وردی اور قابل کنٹرول آؤٹ پٹ ذرہ سائز کو یقینی بناتا ہے۔
اس سامان میں دانتوں کا ایک خاص ڈھانچہ اور بہتر گھومنے والی رفتار کے پیرامیٹرز شامل ہیں۔ کرشنگ کے عمل کے دوران ، یہ تین - جہتی مقامی پابندی کی تشکیل کرتا ہے ، جس سے بڑے پیمانے پر ذرات کی شرح کو نمایاں طور پر کم کیا جاتا ہے۔
روایتی آلات کے مقابلے میں ، اس کرشنگ کے طریقہ کار میں توانائی کی کھپت اور اعلی کارکردگی کم ہے۔ یہ خاص طور پر کام کرنے والے ماحول کے ل suitable موزوں ہے جو آؤٹ پٹ ذرہ سائز پر سخت ضروریات کے ساتھ ہے۔

معدنی سیزرز کولہو نے دانت والے رولرس کے مابین مواد کو توڑنے کے لئے قینچ فورس اور ٹینسائل فورس کا استعمال کیا۔

معدنی سیزرز میں دو اندرونی طور پر گھومنے والے دانت والے رولر ہیں جن میں بدلے ہوئے کچلنے والے دانت ہیں۔ کھانا کھلانے کا سب سے موزوں طریقہ تہبند فیڈر یا اسکریننگ کے سامان کے ذریعہ ہے ، جو مواد کو یکساں شرح پر پہنچاتا ہے اور اسے دانت والے رولرس پر یکساں طور پر تقسیم کرتا ہے۔

1.معدنیات کو مخالف روٹر دانتوں کے سرکردہ چہروں سے پکڑ لیا جاتا ہے ، اور روٹر دانتوں کے متمرکز بوجھ کے نیچے دباؤ کا نشانہ بنایا جاتا ہے۔ تناؤ کی وجہ سے معدنیات اس کی قدرتی ساخت کے ساتھ ٹوٹ جاتا ہے۔

2. تین نکاتی لوڈنگ کا نشانہ بنا کر ، تناؤ میں ٹوٹ جاتا ہے ، جو دوسرے روٹر پر ایک روٹر اور پیچھے والے دانتوں کے چہروں پر سامنے والے دانتوں کے چہروں کے درمیان ہوتا ہے۔

3. معدنیات کے لئے جو مکمل طور پر ٹوٹ نہیں ہوا ہے ، بریکر بار کے روٹر دانتوں اور فکسڈ دانت کے ذریعے خارج ہونے والے مواد کی 3D طول و عرض کی ضروریات کو یقینی بنانے کے لئے مزید توڑا جاسکتا ہے۔

Mineral Sizers Drive Device

ڈرائیو ڈیوائس

دو آزاد ڈرائیو یونٹ ، ہر ڈرائیو یونٹوں میں شامل ہیں: موٹر ، ہائی - اسپیڈ اینڈ کپلنگ ، گیئر باکس ، کم - اسپیڈ اینڈ کپلنگ۔ اعلی - اسپیڈ اینڈ کپلنگ موٹر کو گیئر باکس سے مربوط کرنے کے لئے ہائیڈرولک جوڑے کا استعمال کرتی ہے۔ گیئر باکس معدنی سیزرز کے انتہائی بوجھ کے تحت پاور ٹرانسمیشن ، اسپیڈ تناسب اور ٹارک کی ضروریات کو پورا کرنے کے لئے متوازی شافٹ ہیلیکل گیئر ڈھانچہ اپناتا ہے۔

دانت والا رولر

دانت والے رولر کو پرائمری معدنی سیزرز میں دانت والے رولر اور ثانوی معدنی سیزرز دانت والے رولر میں تقسیم کیا جاسکتا ہے۔ آسان تنصیب اور معدنی سیزرز دانت کے سر کی بے چینی ، جو بحالی کے وقت کو نمایاں طور پر کم کرسکتی ہے اور بحالی کی لاگت کو کم کرسکتی ہے۔

رہائش

معدنی سیزرز ہاؤسنگ کو ایک سخت میزبان فریم کے طور پر ڈیزائن کیا گیا ہے ، اور رہائش کاسٹ اسٹیل سے بنی ہے اور اعلی طاقت کے بولٹ سے منسلک ہے۔ پہنیں - مزاحم پلیٹیں رہائش کے اندر کے آس پاس نصب ہیں ، اور مکم .ل کے سائز کے لباس پہننے والی پلیٹیں رہائش کے دونوں اطراف نصب کی جاتی ہیں تاکہ ضرورت سے زیادہ مواد کو کولہو دانت کے رولرس پر عمل پیرا ہونے سے بچایا جاسکے۔

Synchromesh گیئر

پرائمری معدنی سیزرز دانت والے رولس کے اختتام پر ہم آہنگی والے گیئرز سے لیس ہیں۔ ہم وقت ساز گیئرز اور رول شافٹ توسیع آستین کے ذریعہ جڑے ہوئے ہیں ، جو ڈبل رولس پر کچلنے والے دانتوں کے کاٹنے کی پوزیشن کے نسبتا استحکام کی ضمانت دے سکتے ہیں ، اور مادوں کے بڑے ٹکڑوں کو توڑنے پر مجبور کرسکتے ہیں ، جس سے مادے سے خارج ہونے والے سائز کو یکساں بناتا ہے۔

چکنا آلہ

معدنی سیزرز مرکزی خودکار چکنا کرنے والے نظام کو اپناتے ہیں ، یہ تیل بھرنے کے زیادہ اوقات ، تیل بھرنے کے وقت کی ترتیبات ہوسکتے ہیں ، جو ہر حصے کے موثر اور قابل اعتماد چکنا کرنے کو یقینی بنانے کے لئے قابل اعتماد ہیں۔ تیل کی فراہمی کے وقفہ کے وقت کا خودکار کنٹرول ، تیل کی فراہمی کا دباؤ بہت بڑا ہے ، تیل کی فراہمی کی رفتار تیز ہے ، اثر پوری طرح سے مؤثر طریقے سے چکنا ہوتا ہے ، تاکہ دانتوں کے رولر بیئرنگ کا بنیادی حصہ اچھ lo ے چکنا کے حصول کے لئے ، دانتوں کے رولر کی خدمت زندگی کو بہت حد تک بڑھا دے۔

چلانے والے گیئر

ٹرامنگ ڈیوائس معدنی سیزرز کے نچلے حصے میں نصب ہے اور موٹر کے ذریعہ کارفرما ہے تاکہ ٹریک کے ساتھ ساتھ بحالی کی رسائی کی طرف جاسکے ، آسانی سے دیکھ بھال میں مدد ملے اور بے ترکیبی سے بچا جاسکے۔ یہ ڈیزائن آپریٹنگ اور دیکھ بھال والے علاقوں کے مابین سامان کو آسانی سے منتقل کرنے ، دستی مزدوری کو کم کرنے اور بحالی کے دوران کم وقت کو کم کرنے کی اجازت دیتا ہے ، اس طرح آپریشنل کارکردگی کو بہتر بناتا ہے۔

پرائمری سیزرز کی کھانا کھلانے والی گرانولیٹی 1500 ملی میٹر سے کم یا اس کے برابر ہے اور خارج ہونے والی دانے دار 300 ملی میٹر سے کم ہے۔ دانتوں کی شکلوں اور دانتوں کی شکلوں کو کچلنے کا انتظام خصوصی سرپل دانتوں کی شکلوں سے ترتیب دیا جاتا ہے۔ کچلنے والے دانت رگڑ مزاحم اور اثر مزاحم مصر دات اسٹیل سے ڈالے جاتے ہیں۔ پرائمری سیزر دانت والے رولر میں ایک انوکھا اور ناول دانت ڈیزائن کا ڈھانچہ ہے جس میں اعلی پیداوری کے لئے گہری سرپل کی تقسیم ہے۔ گزرنے والے گہاوں کو بالترتیب اسکریننگ اور کرشنگ مواد کے لئے دو دانت والے رولرس اور سائیڈ پلیٹ باڈی کے درمیان تشکیل دیا جاتا ہے۔

Primary Sizers Toothed Roller

ثانوی سیزر کا کھانا کھلانے کا سائز 300 ملی میٹر سے کم یا اس کے برابر (400 ملی میٹر کی تھوڑی مقدار کی اجازت ہے) ، اور خارج ہونے والی دانے دار 50 ملی میٹر سے کم ہے۔ دانتوں کی پلیٹ کی کنکشن کی شکل ایک واحد ڈوئٹیل نالی کو اپناتی ہے ، جو داخل کلیمپنگ بلاک کے بیول کی تکمیل کرتی ہے ، اور پھر دانتوں کی پلیٹ کی فکسنگ سیٹ پر کچلنے والی دانت کی پلیٹ نصب کی جاتی ہے ، جس کی سطح کی سطح کی تشکیل ہوتی ہے ، جس کو سخت اور دبائے جاتے ہیں۔ بولٹ کا کام ایک مقررہ لاک بولٹ توڑنے ، دانتوں کی پلیٹ گرنے یا جدا ہونے اور تبدیل کرنے میں مشکل کے مسئلے سے گریز کرتے ہوئے ، ایک مقررہ داخل کلیمپنگ بلاک بن جاتا ہے۔

Secondary Sizers Toothed Roller

01/ کم - کرشنگ ریٹ سے کم

معدنی سیزر نے کچلنے اور کھینچنے کے اصول کو اپنایا ، جس میں ایک منفرد سرپل دانتوں کے ڈیزائن کے ساتھ مل کر کچلنے کے لئے کھینچنا ہے۔ اس سے مواد کو اس کی قدرتی ساخت کے ساتھ کچلنے کے قابل بناتا ہے ، جس کے نتیجے میں ایسی مصنوعات ہوتی ہیں جو زیادہ تر باقاعدہ شکل میں ہوتی ہیں۔ مزید یہ کہ اس کولہو کی زیادہ سے زیادہ - کرشنگ ریٹ روایتی کولہوں کی نسبت بہت کم ہے ، جو مؤثر طریقے سے دھول اور عمدہ ذرات کو کم کرتی ہے ، جو تیار شدہ مصنوعات کی معاشی قدر کو بڑھا دیتی ہے ، اور خاص طور پر مادی شکل پر سخت تقاضوں کے ساتھ منظرناموں کے لئے موزوں ہے۔

02/ موٹے اور عمدہ کچلنے کی مکمل کوریج

ہم بنیادی اور ثانوی جڑواں دونوں - ڈسک کولہو ماڈل دونوں پیش کرتے ہیں۔ پرائمری ماڈل کا ان پٹ سائز 1500 ملی میٹر سے کم یا اس کے برابر ہے اور 300 ملی میٹر سے کم یا اس کے برابر آؤٹ پٹ سائز ہے۔ ثانوی ماڈل میں 300 ملی میٹر سے کم یا اس کے برابر ان پٹ سائز ہوتا ہے (جس میں تھوڑی سی مقدار 400 ملی میٹر کی اجازت ہوتی ہے) اور 50 ملی میٹر سے کم یا اس کے برابر آؤٹ پٹ سائز۔ اس سے موٹے کرشنگ سے لے کر درمیانے کرشنگ تک پورے پیداوار کے مرحلے کا احاطہ کیا جاسکتا ہے ، اور مختلف پروڈکشن لائنوں کی کرشنگ ضروریات کو پورا کیا جاسکتا ہے۔

03/ اعلی مادی موافقت

یہ نہ صرف کم - سختی مواد جیسے نرم کوئلے کو سنبھال سکتا ہے ، بلکہ سخت چٹانوں کو بھی کچل سکتا ہے۔ ایک ہی وقت میں ، اس میں گیلے اور خشک دونوں مواد کے ساتھ بہترین مطابقت ہے۔ یہاں تک کہ جب گیلے اور خشک مواد کو ملایا جاتا ہے ، تب بھی یہ مستحکم ٹوٹ سکتا ہے ، روایتی آلات میں نظر آنے والے مادی خصوصیات میں تبدیلیوں کی وجہ سے رکاوٹ یا کارکردگی میں کمی کے مسائل سے گریز کرتے ہیں۔

04/ بڑی پیداوار کی گنجائش

مختلف ماڈلز کے معدنی سیزر ایس میں پیداوار کی صلاحیتوں کی ایک وسیع رینج ہے۔ پرائمری ماڈل زیادہ سے زیادہ 10،000 ٹن فی گھنٹہ کی پیداواری صلاحیت تک پہنچ سکتا ہے ، اور ثانوی ماڈل فی گھنٹہ 4،000 ٹن تک پہنچ سکتا ہے۔ وہ آسانی سے اونچی - شدت اور اعلی - بڑی کانوں ، کوئلے کے پروسیسنگ پلانٹوں وغیرہ کی پیداوار کی ضروریات کو آسانی سے پورا کرسکتے ہیں اور احکامات کی موثر فراہمی کو یقینی بناتے ہیں۔

05/ ماڈیولر ڈیزائن

سامان کے بنیادی اجزاء (جیسے دانت والے رولرس اور دانت والے پلیٹیں) ایک ماڈیولر ڈیزائن اپناتے ہیں۔ دانتوں کے سروں کی تنصیب اور بے ترکیبی آسان ہے۔ دانتوں کی پلیٹیں ایک ہی ڈوئیلیل نالی اور ایک داخل - ٹائپ لاکنگ بلاک کے ذریعے جڑے ہوئے ہیں۔ متبادل کے دوران ، پیچیدہ بے ترکیبی کی ضرورت نہیں ہے ، جو بحالی کے وقت کو نمایاں طور پر مختصر کرتا ہے ، مزدوری کے اخراجات کو کم کرتا ہے ، اور سامان کے ٹائم ٹائم نقصانات کو کم کرتا ہے۔

06/ اوورلوڈ تحفظ میں تعمیر شدہ -

خود سے لیس - خود کو تیار کیا - سیدھ میں ڈھول - شکل کا گیئر کپلنگ ، جس میں سیمی - جوڑے کے دونوں اطراف ایک قینچ سیفٹی پن ہے۔ جب ٹوت رولر پھنس جاتا ہے تو ، کاؤنٹریکٹنگ فورس فوری طور پر حفاظتی پن کاٹ دے گی ، ٹوت رولر کو ڈرائیونگ ڈیوائس سے منقطع کرے گی ، ڈرائیونگ سسٹم کو مؤثر طریقے سے حفاظت کرے گی اور اوورلوڈ کی وجہ سے سامان کو خراب ہونے سے روک دے گی۔

اپنی ضروریات پیش کریں اور اپنے منصوبے کے بارے میں ہمارے ایک تکنیکی انجینئر سے بات کریں۔

بہترین قیمت کے لئے ہم سے رابطہ کریں

ایک اعلی معیار کی مکینیکل مصنوعات کے پاس ، بہترین ٹولنگ کا سامان ہونا ضروری ہے۔ تاکہ اس کی درستگی کو یقینی بنایا جاسکے اور بڑے احکامات کی ضروریات کو پورا کیا جاسکے۔ ہینن کی عمدہ مشینری کمپنی ، لمیٹڈ پیشہ ورانہ سامان کے 140 سیٹوں کا مالک ہے ، جس میں پانچ - محور گینٹری مشینی - سینٹر ، سی این سی بورنگ اور ملنگ مشینی مرکز ، عمودی مشینی مرکز ، عمودی سی این سی مشیننگ سینٹر ، گینٹری مشیننگ سینٹر ، لیزر کاٹنے والے مشین ، لیزر کاٹنے والے پیپ پیپ سی این سی افقی مشینی مرکز ، وغیرہ۔ جدید ترین پروسیسنگ اور مینوفیکچرنگ کا سامان جس میں ماحولیاتی اسپرےنگ روم اور ہیٹ ٹرا کے سامان اور الٹرا بڑے سطح کی گرمی کا علاج شامل ہے۔

بائیں اور دائیں طرف کی پلیٹ کو خالی کرنے کا عمل

Mineral Sizers Front And Rear End Cover Machining Process

سامنے اور عقبی اختتام کور پروسیسنگ

Mineral Sizers Left And Right Side Plate Machining Process

بائیں اور دائیں جانب پلیٹ پروسیسنگ

Mineral Sizers Teeth Ring Internal Surface Machining Process

دانت اندرونی سطح کی پروسیسنگ

دانت بیس پروسیسنگ

Mineral Sizers Teeth Roller Heat Treatment

دانت رولر گرمی کا علاج

فی الحال ، ایکسٹ نے آئی ایس او 9001-2008 بین الاقوامی کوالٹی سسٹم سرٹیفیکیشن ، مکمل کوالٹی سسٹم کو مکمل طور پر منظور کیا ہے ، اس بات کو یقینی بنائیں کہ مصنوعات کی ترقی اور ڈیزائن ، پیداوار ، خریداری اور فروخت اور خدمت کے عمل کی فراہمی سے موثر معیار پر قابو پایا گیا ہے۔

مصنوعات کے کوالٹی کنٹرول کی کامیابی کو یقینی بنانے کے لئے ایکس ٹی کے پاس ایک سخت اور ہنر مند معائنہ ٹیم ہے۔ کوالٹی معائنہ ڈیپارٹمنٹ کے پاس جانچ کا ایک سخت عمل ہے جو خام مال کی خریداری ، پیداوار اور تنصیب کے مراحل سے گزرتا ہے تاکہ یہ یقینی بنایا جاسکے کہ صارفین کو فراہم کردہ سامان کا ہر ٹکڑا اہل ہے۔

Mineral Sizers Currency Test When Running

موجودہ پتہ لگانا

وولٹیج کا پتہ لگانا

Mineral Sizers Shaft Temperature Detection

شافٹ درجہ حرارت کا پتہ لگانا

کمپن کا پتہ لگانا

شور کا پتہ لگانا

Mineral Sizers Ultrasonic Flaw Detection

الٹراسونک خامی کا پتہ لگانا

سختی کا پتہ لگانا

کوٹنگ کی موٹائی کا پتہ لگانا

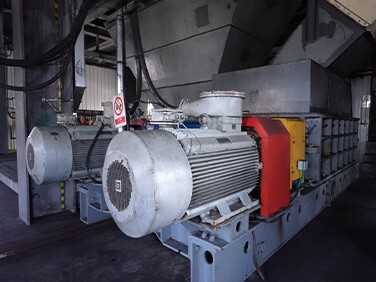

ہمارے معدنی سیزرز پوری دنیا کے 20 سے زیادہ ممالک اور خطوں کا احاطہ کرتے ہیں۔ وہ بنیادی طور پر کچے کوئلے ، کوئلے کی گینگ ، لِگائٹ ، کوک ، ٹاپسیل اور دیگر مواد کو کچلنے کے لئے استعمال ہوتے ہیں ، اور کوئلے - متعلقہ صنعتوں جیسے تھرمل پاور پلانٹ ، کوئلے کی کان کنی ، کوئلے کی دھونے والے پلانٹ وغیرہ میں استعمال ہوتے ہیں۔

اپنی ضروریات پیش کریں اور اپنے منصوبے کے بارے میں ہمارے ایک تکنیکی انجینئر سے بات کریں۔

سب سے مناسب مصنوعات کا حل اور مفت میں کوٹیشن حاصل کریں !!!

معدنی سیزرز کو ہر ایپلی کیشن میٹریل کے لئے بہترین ترتیب فراہم کرنے اور اپنی تمام ضروریات کو پورا کرنے کے لئے اپنی مرضی کے مطابق بنایا جاتا ہے۔ انجینئرز۔

پرائمری معدنی سیزرز کی تکنیکی وضاحتیں
ماڈل	2plf800	2plf1000	2PLF1200	2PLF1500
دانت رولر ڈیا (ملی میٹر)	800	1000	1200	1400
رول لمبائی (ملی میٹر)	1500-2500	1500-3000	1500-3000	2000-3500
زیادہ سے زیادہ فیڈ سائز (ملی میٹر)	800	1000	1200	1500
آؤٹ پٹ سائز (ملی میٹر)	300 سے کم یا اس کے برابر	300 سے کم یا اس کے برابر	300 سے کم یا اس کے برابر	300 سے کم یا اس کے برابر
صلاحیت (t/h)	2000 سے کم یا اس کے برابر	3500 سے کم یا اس کے برابر	6000 سے کم یا اس کے برابر	10000 سے کم یا اس کے برابر

ثانوی معدنی سیزرز کی تکنیکی وضاحتیں
ماڈل	2pls600	2pls800	2pls1000	2pls1200
دانت رولر ڈیا (ملی میٹر)	600	800	1000	1200
رول لمبائی (ملی میٹر)	1000-2500	1500-3000	2000-3500	2000-4000
زیادہ سے زیادہ فیڈ سائز (ملی میٹر)	200	300	350	400
آؤٹ پٹ سائز (ملی میٹر)	50-80	50-100	50-120	50-140
صلاحیت (t/h)	250-800	500-2000	600-3000	800-4000

نوٹ: دانت کی تشکیلات مادی قسم ، انفیڈ سائز اور خارج ہونے والے سائز کے سائز کے لحاظ سے مختلف ہوتی ہیں۔

ترتیب کی معلومات حوالہ کے لئے مخصوص اقدار ہیں۔ سامان کے انتخاب میں مزید مدد کے لئے براہ کرم ہمارے تکنیکی انجینئرز سے رابطہ کریں۔

1. کس مواد کو کچل دیا جائے: ______
2. ہینڈلنگ کی گنجائش: ______ t/h.
3. بلک مادی کثافت: ______ T/M3
4. مادی کمپریسی طاقت: ______ MPa
5. میٹریل HGI (ہارڈگروو گرائنڈیبلٹی انڈیکس) رینج:
6. مادی ذرہ تقسیم کی فیصد؟
7. زیادہ سے زیادہ. کھانا کھلانے کے مواد کا اناج کا سائز: ______ ملی میٹر
8. کچلنے کے بعد تیار شدہ مصنوعات کا اناج کا سائز کتنا ہے؟
9. مواد کو سیزر میں کھانا کھلانے کے لئے کون سا سامان استعمال کیا جاتا ہے؟
10. سیزر سے مواد کو خارج کرنے کے لئے کون سا سامان استعمال کیا جاتا ہے؟
11. جیسا کہ ہم جانتے ہیں ، سیزر کو دوسرے سامان کے ساتھ ایک سسٹم تشکیل دینا چاہئے ، کیا آپ کے پاس ابتدائی ڈیزائن یا ہاتھ - تیار کردہ خاکہ ہے؟ اگر ہے تو ، براہ کرم اسے ہمارے انجینئر کو حوالہ کے لئے بھیجیں۔
